FT-701電炭制品電阻率測試儀
發布時間： 2024-04-29 15:46:36 點擊： 3228
FT-701電炭制品電阻率測試儀詳情介紹
FT-701 Electric carbon products resistivity tester
參照標準standard：
JB/T8133.2-1999 電炭制品物理化學性能試驗方法.
適用范圍Applicable range：

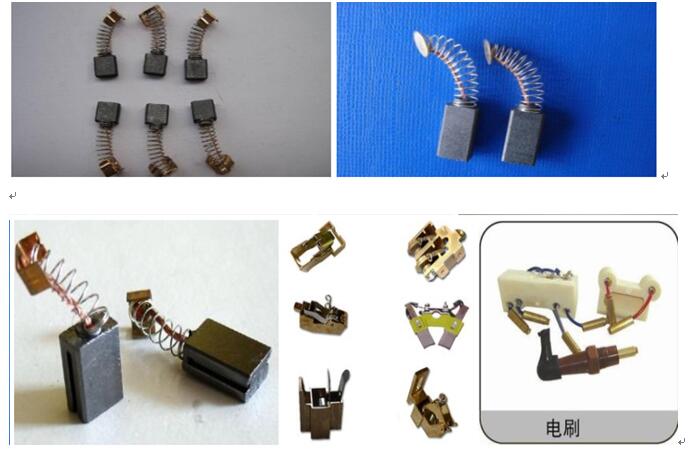

適用于電刷及其他電炭制品電阻率的測定.
功能描述Function description：
1. 直流恒流源輸出系統結合集成電路芯片控制
2. 液晶顯示屏幕，直讀電阻，電壓降，電阻率，測試量程

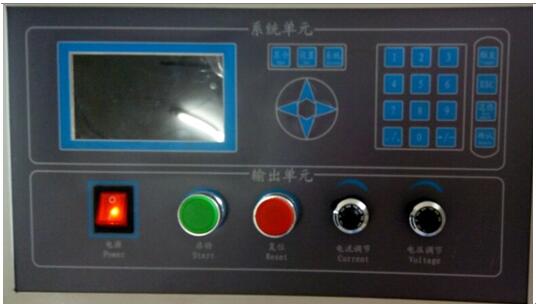

3. 參數和功能通過薄膜面板實現
4. 參考人體工學設計
5. 提供USB、232通訊接口；可以連接打印機、電腦和其他外接控制單元，
6. PC軟件可以獲得過程數據，測試報表處理、存儲和數據分析產品研發和質量管控.

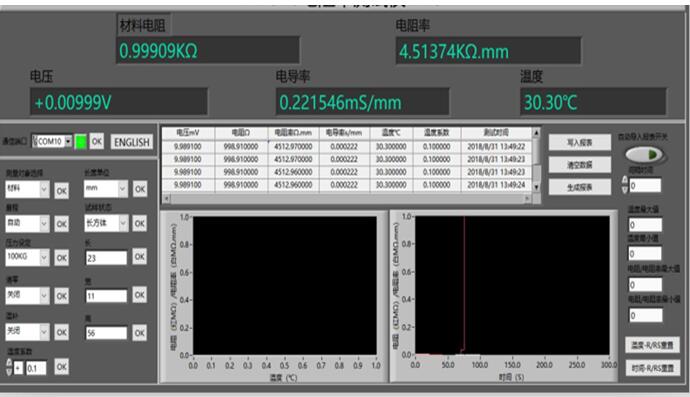

7. 在PC軟件下可以得電流、電阻率、電阻和電壓降變化曲線及數據模型，為產品質量建立數據庫.
8. 測試探針為鎢針材質，間距偏差為1% 試樣尺寸10*10*64mm，探針間距為25mm；4*8*32mm探針間距為16mm.
參數資料parameters
|
規格 Technical specifications |
分辨率Accuracy |
||
|
0-40A |
0-60A |
0-100A |
0.01A |
|
0-32V |
0.01V |
||
|
0-1999.99mV |
0.01mV |
||
|
測試時間999.9s任意設定Testing time 999.9S |
|||
|
0.1μΩ—2KΩ.分辨率/resolution 0.01μΩ |
|||
|
0.1μΩ.m—2KΩ.m |
|||
|
測試電流分布密度test current distribution density |
|||
|
設置上下限范圍，報警功能set the upper and lower limits. limit alarm function. |
|||
|
統計計數：0-99999 Statistical count for good and bad products:0-99999 |
|||
|
儀器管理密碼設定功能 Instrument management password setting function |
|||
|
數據查詢功能 Data query function |
|||
|
AC220V+10%.50Hz |
|||
|
儀器使用環境要求 Environmental requirements：工作溫度：10℃－30℃，濕度：≤65%RH |
|||
|
試樣尺寸10*10*64mm，探針間距為25mm；4*8*32mm探針間距為16mm The sample size is 10*10*64mm. the probe spacing is 25mm; 4*8*32mm probe spacing is 16mm |
|||
|
提供USB;232接口；選購：PC軟件，電腦，打印機及其他控制單元 Provide USB. 232 interface. Optional: PC software. computer. printer and other control units |
|||

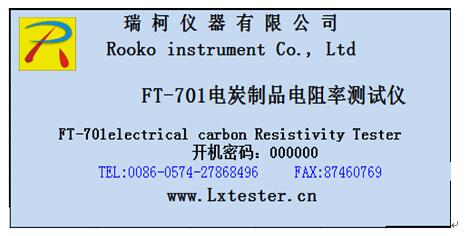

開機界面

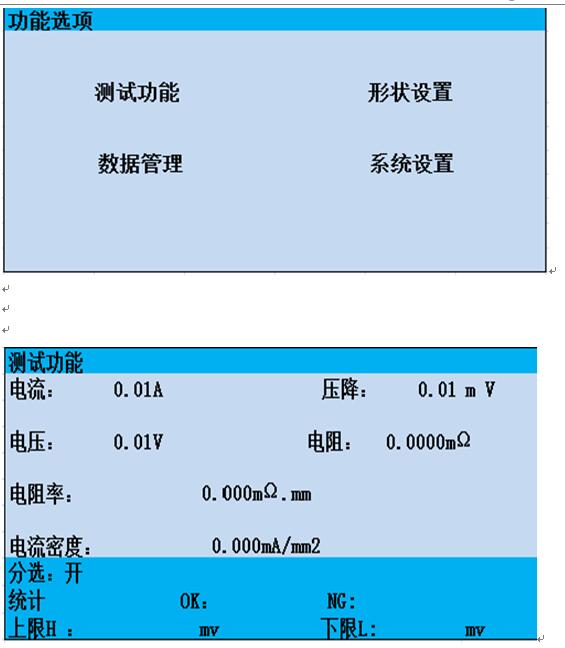

測試界面

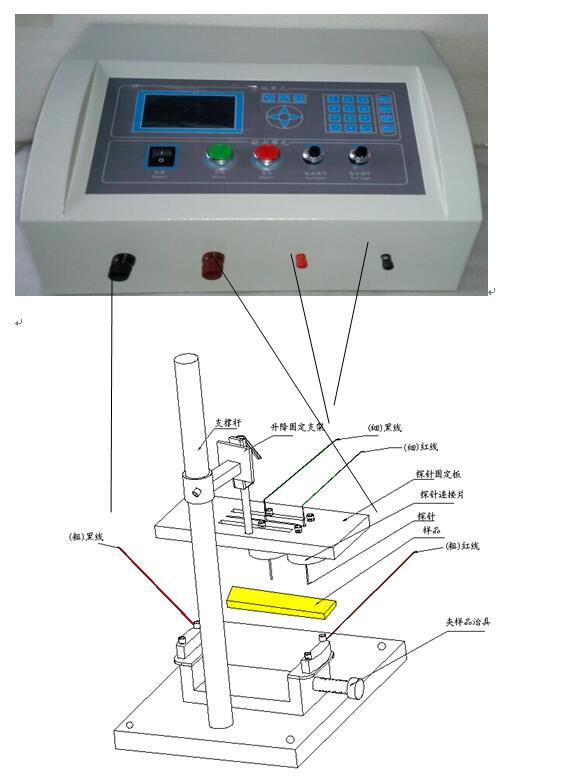

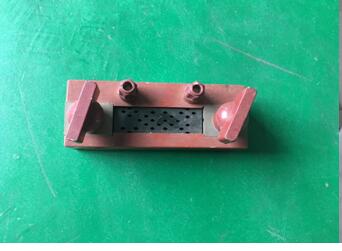

主機與夾具連接圖
標準校準分流器
1. 接通電源，開機
2. 設置好測試條件.
3. 將被測樣品固定于測試連接線上.
4. 溫升探頭用電膠固定于導體上.
5. 啟動測試
6. 獲得測試數據.
優點描述：
1. PC軟件運行
2. 薄膜按鍵操控
3. 量程大電流
4. 精度測量
5. 多功能并存-電阻、壓降.
6. 穩定性，重復性.
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
